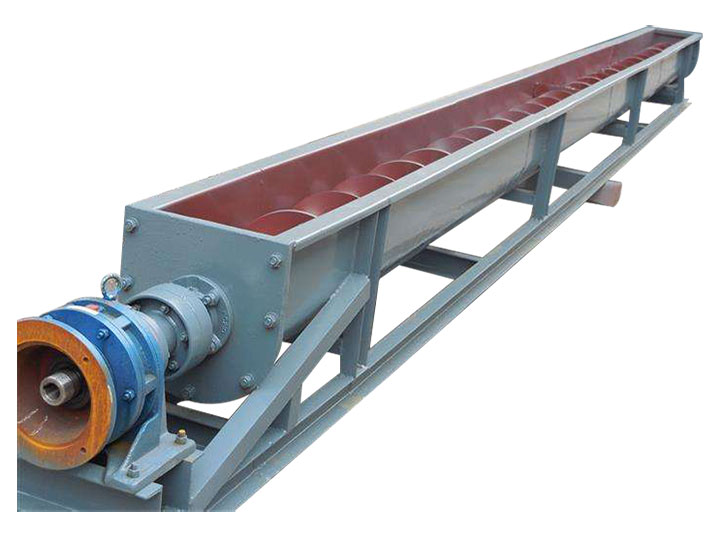

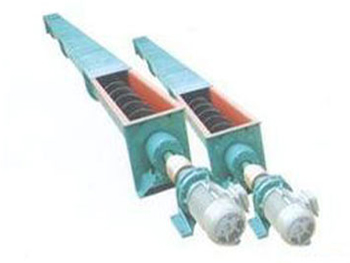

U型螺旋输送机

U型螺旋输送机概述：
U型螺旋输送机便于中间装料和卸料，输送方向可逆向，也可同时向相反两个方向输送。输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。
螺旋输送机本体由头节、中间节、尾节三部分组成。一般情况下，出厂总装时将螺旋输送机中间节按长度长短依次排列,长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
在螺旋输送机头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。
U型螺旋输送机规格及特点：
螺旋直径从200毫米到500毫米，共有五种规格，长度从4米到70米，每隔0.5米一档，选型时符合标准公称长度，特殊需要可在选配节中另行提出。
螺旋机本体由头节、中间节、尾节三部分组成。一般情况下，出厂总装时将螺旋输送机中间节按长度长短依次排列,长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
在螺旋输送机头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。但不宜输送易变质的、粘性大的、易结块的及大块的物料。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。
主要技术规范：

型号规格	螺旋直径 mm D		螺距 mm s	转速 r/min n	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量
					Iv(m3/h)			转速 r/min	Iv(m3/h)			转速 r/min	Iv(m3/h)			转速 r/min	Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
特大型	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

物料块度	物料磨琢性	充填系数	K	A
粉状	无磨琢性半磨琢性	0.35-0.40	0.0415	75
粉状	磨琢性	0.25-0.30	0.0565	35
小块状 a<60mm	无磨琢性半磨琢性	0.25-0.30	0.0537	45
小块状 a<60mm	磨琢性	0.20-0.25	0.0645	25
